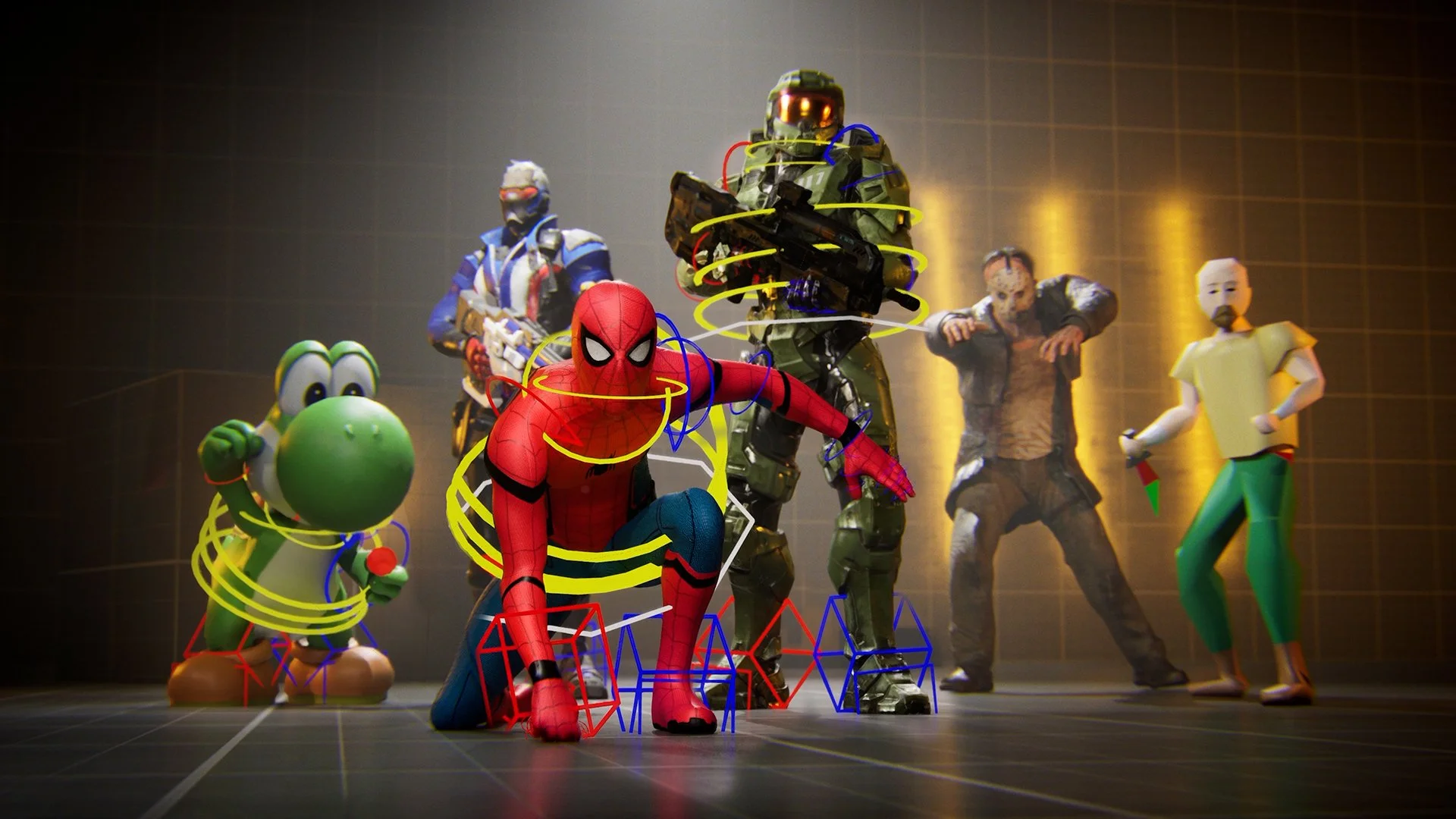

Trong thế giới hoạt hình 3D, Control Rig không chỉ là công cụ mà nó là bộ não và hệ thống thần kinh của nhân vật. Control Rig là một tập hợp các công cụ điều khiển trực quan (thường là các đường cong hoặc hình học đơn giản) được xây dựng trên bộ xương (Skeleton) của nhân vật 3D. Nó là giao diện duy nhất mà hoạt họa viên tương tác để tạo ra chuyển động phức tạp, từ cử động tinh tế của ngón tay đến cú nhảy năng động. Hiểu rõ Control Rig là gì và cách nó hoạt động là chìa khóa để mọi hoạt họa viên làm việc nhanh hơn, chính xác hơn và sáng tạo hơn.

1. Control Rig là gì? Vai trò quyết định trong Animation

Control Rig là gì?

Control Rig (hay còn gọi là Rig hoặc Controls) là lớp giao diện điều khiển nằm bên trên bộ xương (Skeleton) của mô hình 3D.

• Bản chất: Nó bao gồm các hình dạng đồ họa (như hình tròn, hình vuông, hoặc mũi tên) được gắn kết một cách phức tạp với các khớp xương (Joints) của nhân vật.
• Mục tiêu: Cho phép hoạt họa viên chọn và thao tác trực tiếp trên các hình điều khiển trực quan, thay vì phải chọn từng khớp xương một cách phức tạp.
• Thành phần chính: Rig không chỉ là các hình điều khiển mà còn bao gồm các bộ giải (Solvers) phức tạp được gọi là Inverse Kinematics (IK) và Forward Kinematics (FK).

‍

Vai trò quyết định trong Animation

Control Rig giúp chuyển đổi ý định của hoạt họa viên thành chuyển động vật lý trên nhân vật 3D một cách dễ dàng.

• Hiệu quả: Tăng tốc độ làm việc lên nhiều lần.
• Chính xác: Đảm bảo các chuyển động phức tạp (như giữ thăng bằng, đặt chân) được thực hiện chính xác và nhất quán.
• Kiểm soát: Cho phép kiểm soát chi tiết từng bộ phận của nhân vật, từ khuôn mặt (Facial Rig) đến ngón tay (Finger Controls).

2. Cấu trúc cơ bản: Từ Skeleton đến Control Rig

Quy trình tạo nhân vật 3D luôn tuân theo một hệ thống cấp bậc:

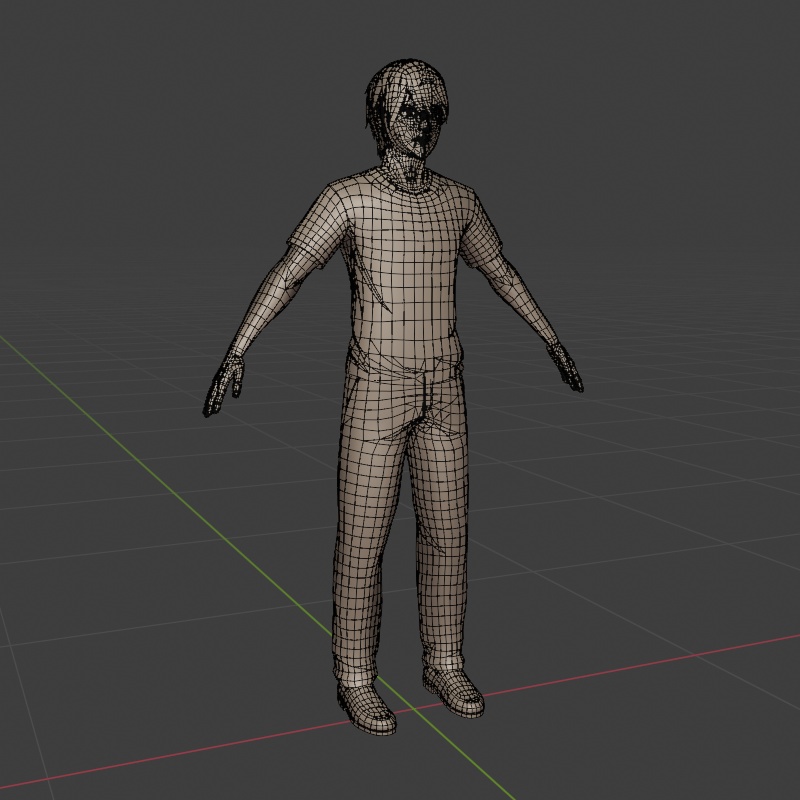

1. Mô hình (Mesh): Hình dạng 3D có thể nhìn thấy của nhân vật (ví dụ: mô hình cơ thể, quần áo).

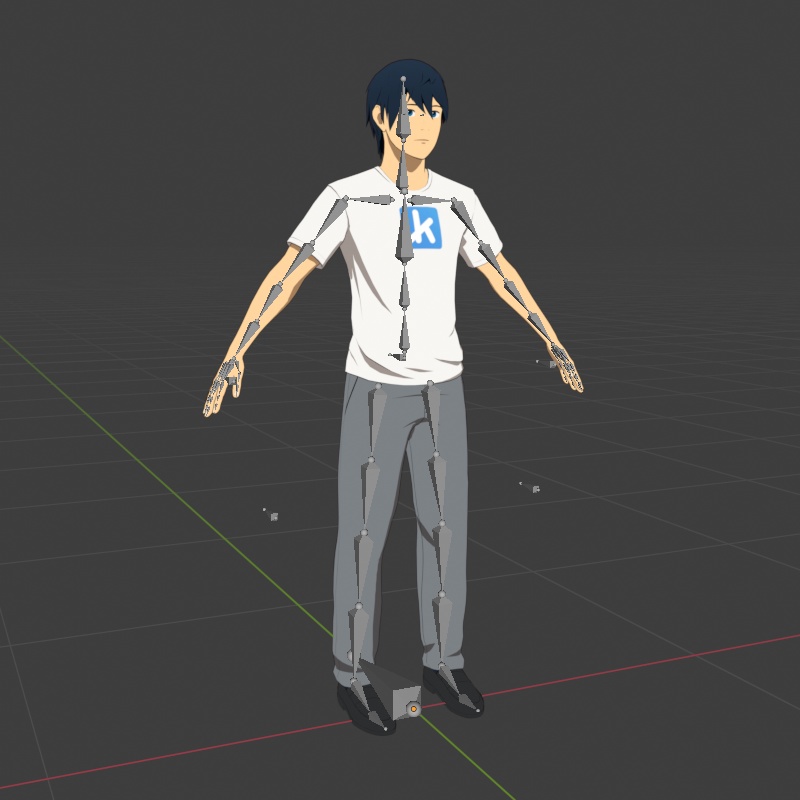

2. Bộ xương (Skeleton): Hệ thống khớp xương và liên kết ẩn (Joints và Hierarchy) nằm bên trong mô hình. Đây là nơi các khớp chuyển động thực tế xảy ra.

‍

3. Gắn da (Skinning/Binding): Liên kết mô hình (Mesh) với bộ xương (Skeleton) để khi khớp xương chuyển động, bề mặt da cũng biến dạng theo.

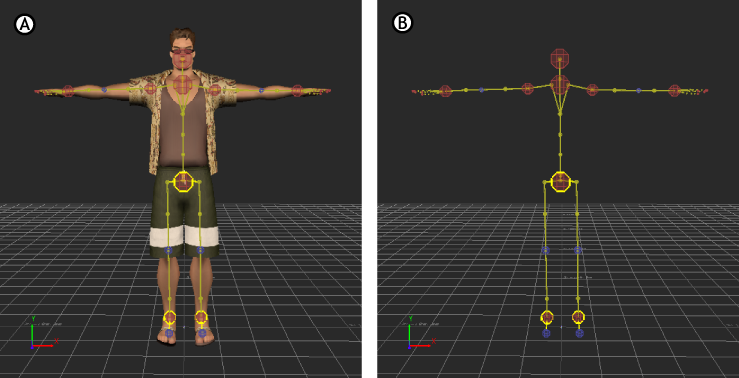

4. Control Rig (Lớp Điều khiển): Lớp ngoài cùng, là giao diện thân thiện với người dùng, kết nối với Skeleton thông qua các ràng buộc (Constraints) phức tạp. Hoạt họa viên chỉ cần thao tác với lớp này.

3. Phân loại Điều khiển: FK và IK trong Rigging

Hai hệ thống điều khiển cốt lõi trong Rig giúp hoạt họa viên xử lý các loại chuyển động khác nhau:

Forward Kinematics (FK)

• Nguyên tắc: Điều khiển từ trên xuống. Bạn xoay khớp cha (ví dụ: khớp vai), và các khớp con (khuỷu tay, cổ tay) sẽ di chuyển theo.
• Ứng dụng: Thích hợp cho các chuyển động có quy tắc và theo chuỗi, như cử động của cột sống, cánh tay vung trong khi đi bộ, hoặc xoay đầu.

‍

Inverse Kinematics (IK)

• Nguyên tắc: Điều khiển từ dưới lên. Bạn di chuyển khớp cuối cùng (ví dụ: cổ chân), và các khớp cha (đầu gối, hông) sẽ tự động tính toán và di chuyển theo để khớp cuối nằm ở vị trí mong muốn.
• Ứng dụng: Cực kỳ cần thiết cho các chuyển động cần điểm neo cố định, như đặt bàn chân trên mặt đất, nắm chặt đồ vật, hoặc giữ tay cố định trên một bề mặt.

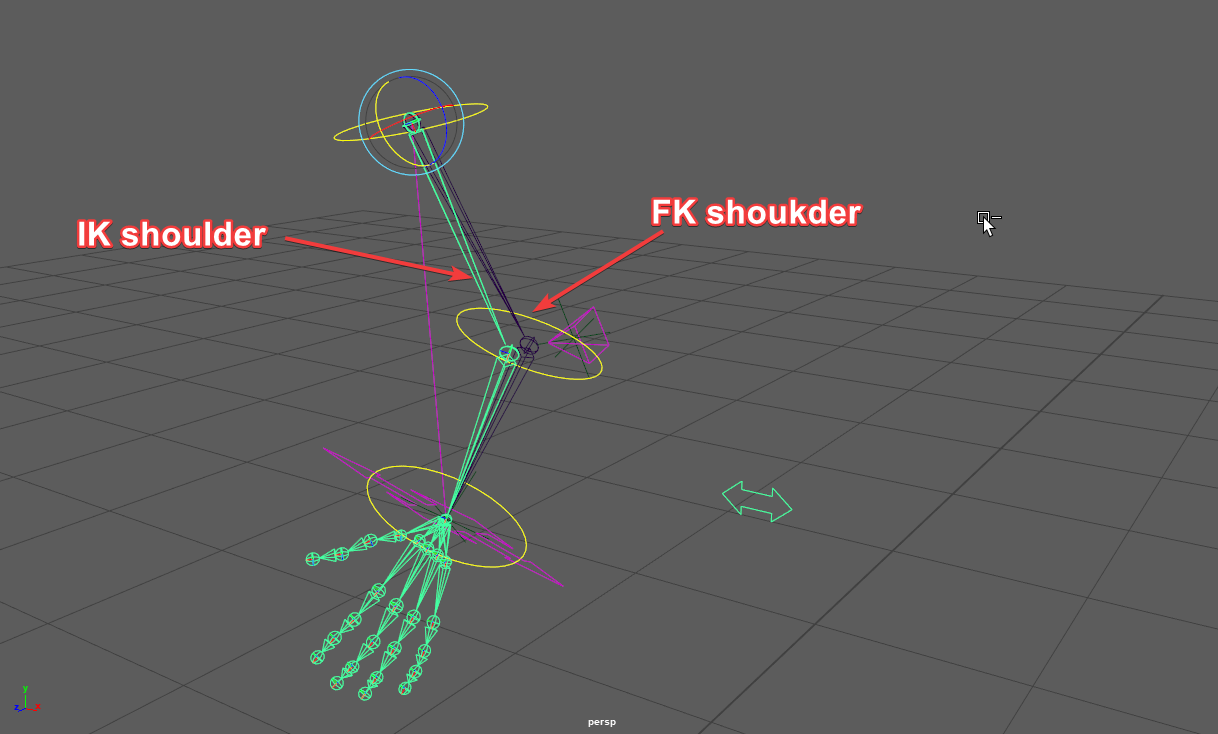

Lưu ý: Các Rig hiện đại thường có khả năng chuyển đổi linh hoạt giữa FK và IK (FK/IK Switching) trên cùng một bộ điều khiển.

4. Lợi ích của Control Rig đối với Hoạt họa viên

Control Rig giải quyết các vấn đề phức tạp trong quá trình tạo hoạt hình:

• Tạo "Tư thế" nhanh: Cho phép hoạt họa viên đặt nhân vật vào một tư thế cụ thể (Key Pose) chỉ bằng vài lần kéo thả, thay vì phải xoay từng khớp xương.
• Giữ Chân cố định: Với IK, hoạt họa viên có thể di chuyển cơ thể nhân vật (ví dụ: nâng hông) mà chân vẫn dính chặt vào sàn nhà, mô phỏng trọng lực một cách chính xác.
• Điều khiển Trực quan: Các hình điều khiển được đặt hợp lý (ví dụ: hình tròn ở cổ tay, hình mũi tên ở đầu gối) giúp hoạt họa viên hiểu rõ chức năng của từng bộ phận mà không cần nhìn vào bộ xương phức tạp.
• Khả năng Tái sử dụng: Control Rig đã hoàn thiện có thể được áp dụng cho nhiều cảnh quay khác nhau, đảm bảo sự nhất quán trong chuyển động của nhân vật.

‍
