Lens Distortion (Hiệu ứng méo ống kính) là hiện tượng tự nhiên khiến các đường thẳng trong thế giới thực bị biến dạng trong hình ảnh. Từ hiệu ứng "mắt cá" đầy kịch tính đến các đường thẳng bị cong nhẹ trong kiến trúc, hiểu rõ Lens Distortion là gì và cách xử lý nó là kỹ năng thiết yếu cho mọi nhà quay phim, nhiếp ảnh gia và chuyên gia VFX. Hãy cùng khám phá ba loại méo ống kính phổ biến và các công cụ giúp bạn khôi phục lại sự chính xác hoặc tận dụng sự biến dạng này cho mục đích sáng tạo.

1. Lens Distortion là gì? Tác động lên hình ảnh

Lens Distortion là gì?

Lens Distortion là sự sai lệch quang học khiến các đường thẳng trong cảnh vật thực tế bị uốn cong hoặc bị đẩy ra xa/vào gần tâm khung hình khi được ghi lại qua ống kính. Nó là một trong những lỗi quang học phổ biến nhất.

• Nguyên nhân chính: Là do hình dạng cong của các thấu kính (Lens Elements) được sử dụng để hội tụ ánh sáng lên cảm biến.

Tác động lên hình ảnh

• Thay đổi Tỷ lệ: Khiến hình dạng vật thể bị kéo dài hoặc nén lại, làm sai lệch tỷ lệ ban đầu.
• Sai lệch Hình học: Gây ảnh hưởng lớn nhất đến các đường thẳng, làm chúng bị cong, đặc biệt rõ ràng ở rìa khung hình.
• Vấn đề trong VFX: Trong kỹ xảo, Distortion bắt buộc phải được xử lý để các yếu tố đồ họa máy tính (CGI) có thể khớp hoàn hảo với cảnh quay thực tế.

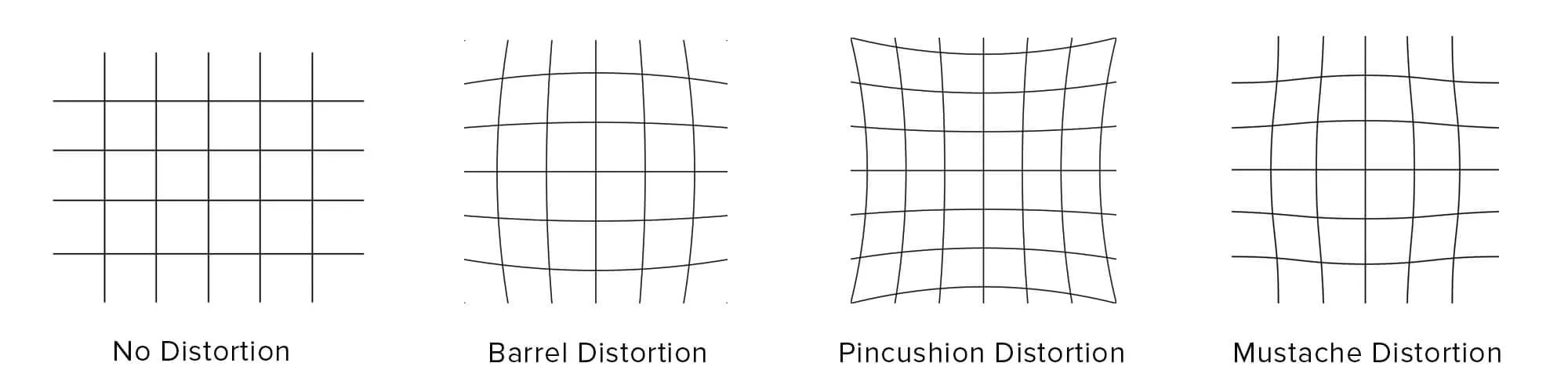

2. 3 Loại Lens Distortion phổ biến nhất

Có ba loại méo ống kính chính, được phân biệt qua cách các đường thẳng bị uốn cong:

Méo dạng Thùng (Barrel Distortion)

• Đặc điểm: Các đường thẳng song song bị uốn cong ra ngoài, giống như một chiếc thùng phình ra ở giữa. Các góc khung hình bị kéo giãn ra ngoài.
• Nguyên nhân: Thường xảy ra ở ống kính góc rộng (Wide-angle Lens), nơi trường nhìn (Field of View) rộng hơn.
• Ví dụ: Hiệu ứng "Mắt cá" (Fisheye Lens) là một dạng Barrel Distortion cực đoan.

Méo dạng Gối (Pincushion Distortion)

• Đặc điểm: Các đường thẳng song song bị uốn cong vào trong, hướng về tâm khung hình, giống như một chiếc gối bị thắt ở giữa. Các góc khung hình bị nén vào.
• Nguyên nhân: Thường xảy ra ở ống kính tele (Telephoto Lens) hoặc khi sử dụng zoom quang học ở tiêu cự dài.
• Ví dụ: Thường thấy khi quay chân dung bằng ống tele ở khoảng cách gần.

Méo dạng Sóng (Mustache Distortion)

• Đặc điểm: Đây là sự kết hợp phức tạp giữa hai loại trên. Các đường thẳng bị uốn cong ra ngoài ở trung tâm, nhưng lại bị uốn cong ngược vào trong ở các góc. Méo dạng này tạo ra hình dạng giống như ria mép (Mustache).
• Nguyên nhân: Thường xuất hiện ở các ống kính zoom chất lượng thấp hoặc các ống kính cổ điển, khó sửa chữa bằng các công cụ tự động đơn giản.

3. Nguyên nhân vật lý gây ra méo ống kính

Như đã đề cập, Lens Distortion là kết quả của việc thiết kế quang học:

• Vị trí của Màng chắn (Aperture): Vị trí của màng chắn tương đối so với các nhóm thấu kính quyết định loại méo. Nếu màng chắn nằm gần cảm biến hơn các thấu kính, nó có xu hướng gây ra Barrel Distortion.
• Thiết kế Thấu kính Phi cầu (Aspherical Lenses): Các ống kính hiện đại sử dụng các yếu tố phi cầu để cố gắng giảm thiểu Distortion, nhưng chúng cũng làm tăng chi phí sản xuất.
• Tiêu cự (Focal Length): Tiêu cự ngắn (góc rộng) thường gây ra Barrel, tiêu cự dài (tele) thường gây ra Pincushion.

4. Cách xử lý và loại bỏ Lens Distortion trong Hậu kỳ

Trong sản xuất chuyên nghiệp, Lens Distortion cần được loại bỏ hoặc hiệu chỉnh:

Hiệu chỉnh Tự động (Automated Correction)

• Metadata Ống kính: Hầu hết các phần mềm hậu kỳ đều đọc dữ liệu metadata (siêu dữ liệu) từ tệp ảnh/video để biết loại ống kính đã sử dụng.
• Lens Profiles: Các nhà sản xuất ống kính (như Canon, Sony, Zeiss) cung cấp hồ sơ Distortion (Lens Profiles) cho các phần mềm (như Adobe Lightroom/Photoshop). Phần mềm sẽ tự động áp dụng công thức toán học để "duỗi thẳng" các đường cong.

Hiệu chỉnh Thủ công (Manual Correction)

• Công cụ Geometric Correction: Trong các phần mềm VFX (như Nuke, After Effects), người dùng phải sử dụng các công cụ như Lens Grid (Lưới tham chiếu) để vẽ các đường thẳng trên các đường cong của hình ảnh, sau đó tính toán và áp dụng một thuật toán để làm phẳng chúng.

Ứng dụng trong VFX

• Match Moving: Trong quy trình Match Moving (theo dõi chuyển động của máy quay), việc xử lý Distortion là bước bắt buộc đầu tiên. Nếu Distortion không được loại bỏ, các vật thể CGI sẽ bị biến dạng và không khớp với cảnh quay thực.

5. Ứng dụng sáng tạo của Lens Distortion

Mặc dù thường được coi là lỗi, Distortion lại là một công cụ sáng tạo mạnh mẽ:

• Tăng tính Kịch tính: Ống kính mắt cá (Fisheye) tạo ra góc nhìn độc đáo, thường được dùng trong video ca nhạc hoặc cảnh hành động để tạo cảm giác bị bao vây, hoặc không gian rộng lớn, phi thực tế.
• Nhấn mạnh Sự méo mó: Trong phim kinh dị hoặc tâm lý, Distortion có thể được sử dụng để phản ánh trạng thái tâm lý bất ổn hoặc cảm giác lo lắng của nhân vật.
• Tạo phong cách riêng: Các nhà làm phim có thể chọn sử dụng ống kính cổ điển hoặc ống kính chất lượng thấp để cố ý thêm một chút Distortion cho tác phẩm, tạo ra một phong cách retro hoặc độc đáo.

‍
